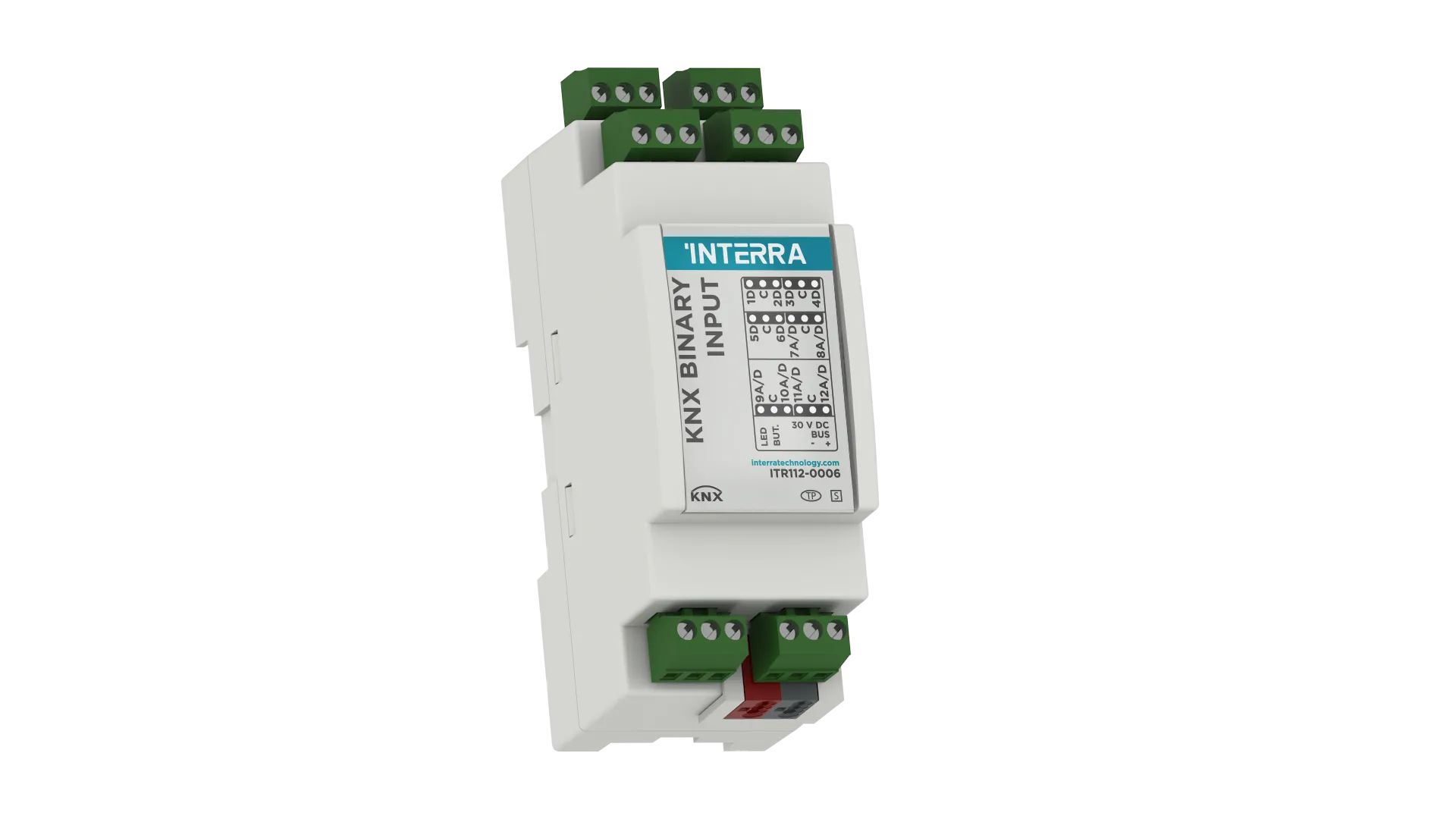

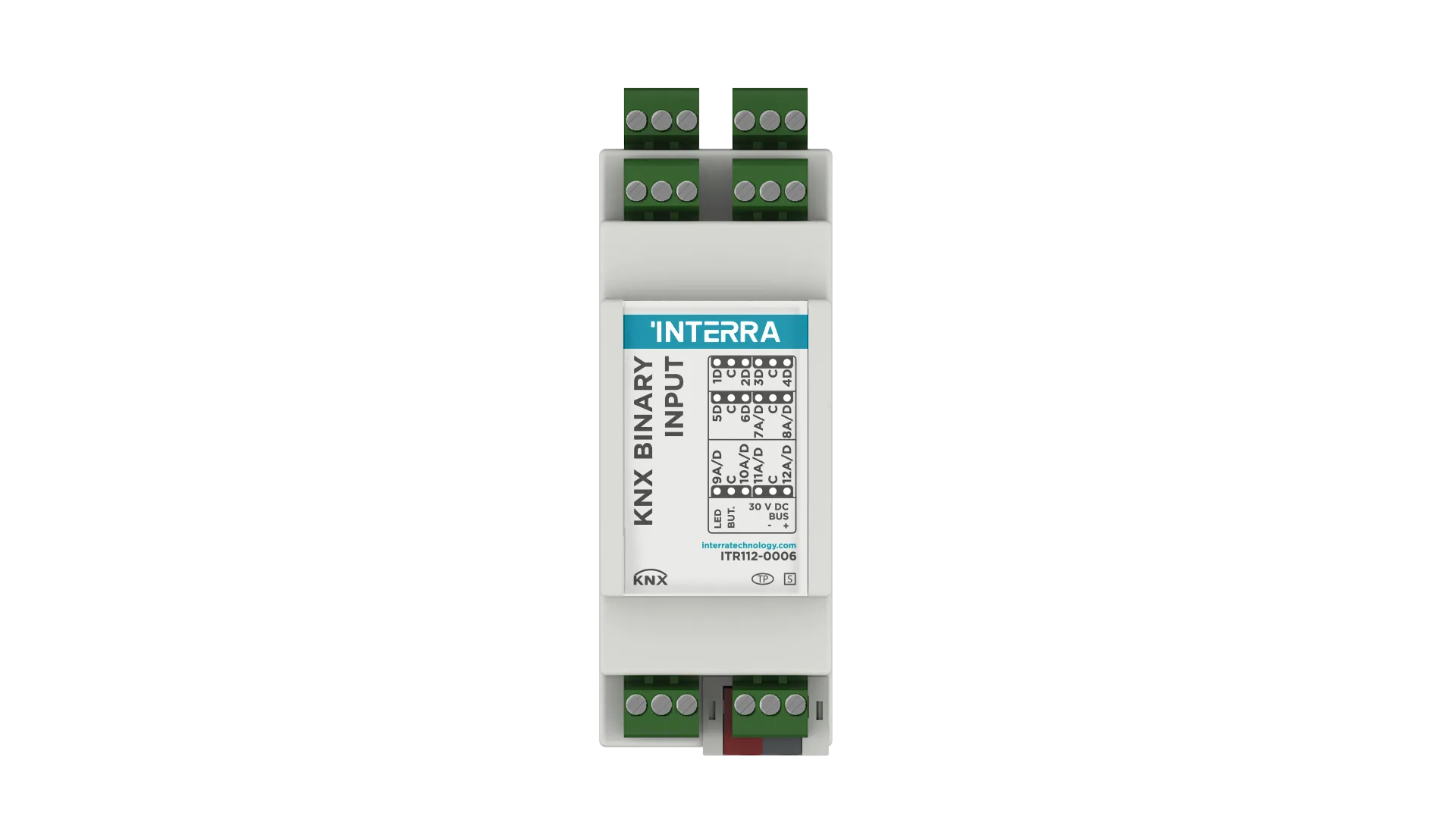

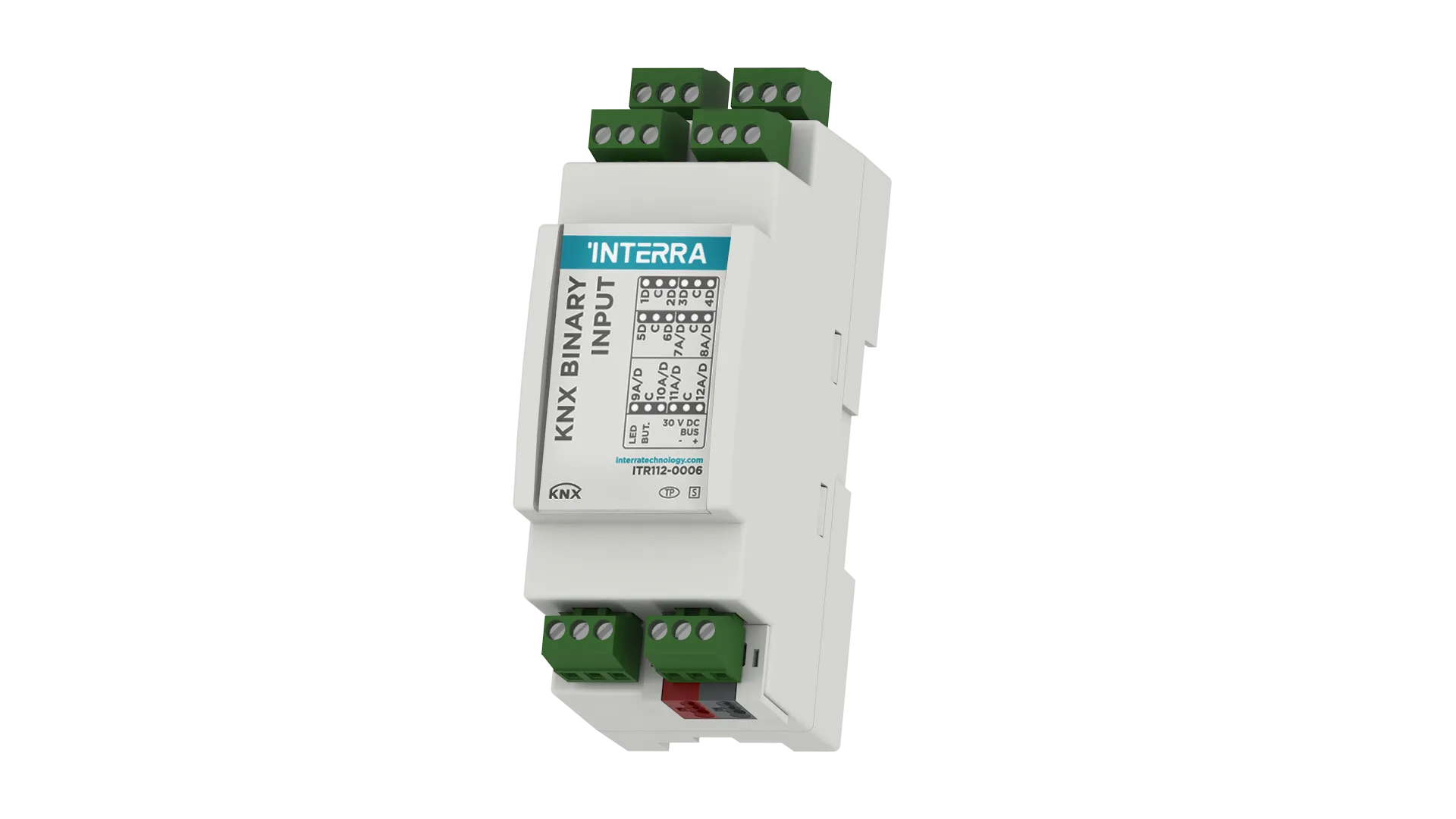

KNX 12-fach Binäreingang / Analogeingang – 6-fach Raumtemperaturregler
Das KNX 12-fach Binäreingangs- / Analogeingangsmodul dient zur
ETS-konformen Anbindung potenzialfreier Kontakte wie Taster,
Schalter oder Sensorsignale an den KNX-Bus.
Dadurch werden konventionelle Kontakte als vollwertige
KNX-Kommunikationsobjekte in die Gebäudeautomation integriert.
Die 12 Eingänge sind flexibel als
Binäreingang oder Analogeingang parametrierbar.
Analogeingänge können als Temperaturfühler genutzt werden
und stehen bis zu 6 unabhängigen Raumtemperaturreglern (RTR)
zur Verfügung – ideal für mehrzonige Anwendungen.
Zentrale Merkmale (ETS-konform)
- Kontaktanbindung: Potenzialfreie Kontakte als KNX-Kommunikationsobjekte integrierbar
- 12 parametrierbare Kanäle: Frei konfigurierbar als Binär- oder Analogeingang
- Temperaturmessung: Nutzung als Temperaturfühler für bis zu 6 RTR-Kanäle
- 6-fach Raumtemperaturregler: Heiz- / Kühlbetrieb mit Betriebsartenumschaltung
- ETS5+ Parametrierung: Vollständige Projektierung im S-Mode
- Integrierte Logikfunktionen: Interne und externe Logikobjekte für komplexe Automationen
Detaillierte Funktionsübersicht
Die vollständige Konfiguration erfolgt über ETS5 oder höher. Je nach gewählter Applikation stehen unterschiedliche Kommunikationsobjekte und Funktionen zur Verfügung.
Eingangs-Funktionen (Auswahl): Thermostatfunktion, Schalten (1 Bit), Schalten/Dimmen, Jalousie-/Rollladensteuerung, Wert senden/Zwangsführung, Szenensteuerung (1 Byte), RGB/RGBW-Steuerung, Betriebsartenwahl (HVAC Mode), Befehlsketten sowie Zählerfunktion.
Logikfunktionen: 6 interne binäre Logikeingänge sowie externe Logikobjekte (max. 3 aktivierbar) wie Binärwert (einstellbare DPT-Größe), Bewegung (1 Bit), Temperatur (2 Byte Float) und Helligkeit (2 Byte Float).
Ausgangsobjekte (max. 5 wählbar, abhängig von ETS-Konfiguration): Schalten, absolutes Dimmen, Jalousie, Alarm, Sequenz, Szenennummer (1 Byte), Text (String) sowie Schwellwertüberwachung.
Fazit: Das KNX 12-fach Binäreingangs- / Analogeingangsmodul mit 6 integrierten Raumtemperaturreglern bietet maximale Flexibilität für mehrzonige KNX-Projekte – professionell, ETS-konform und ideal für Wohn-, Hotel- und Gewerbeautomationssysteme.
