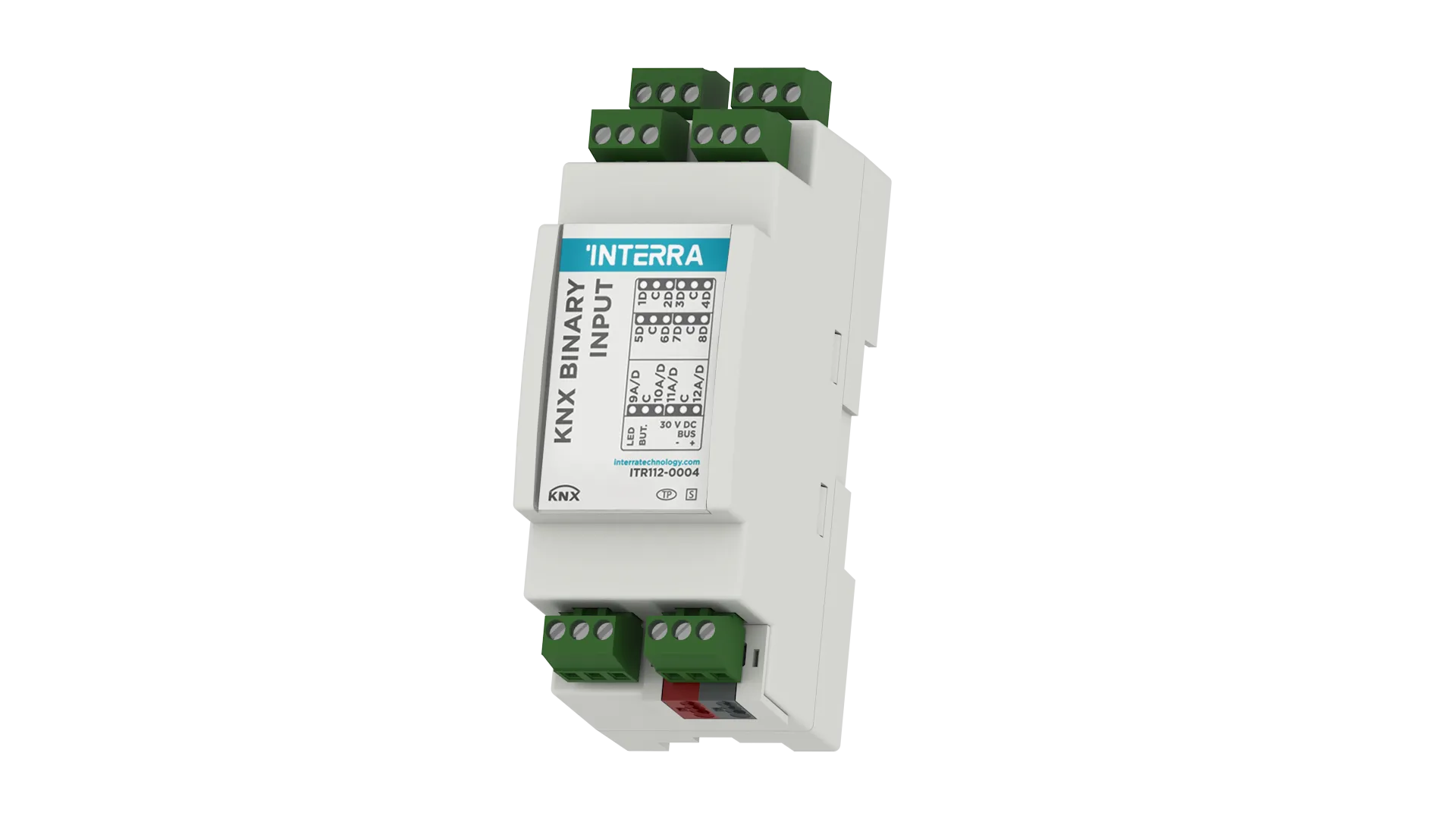

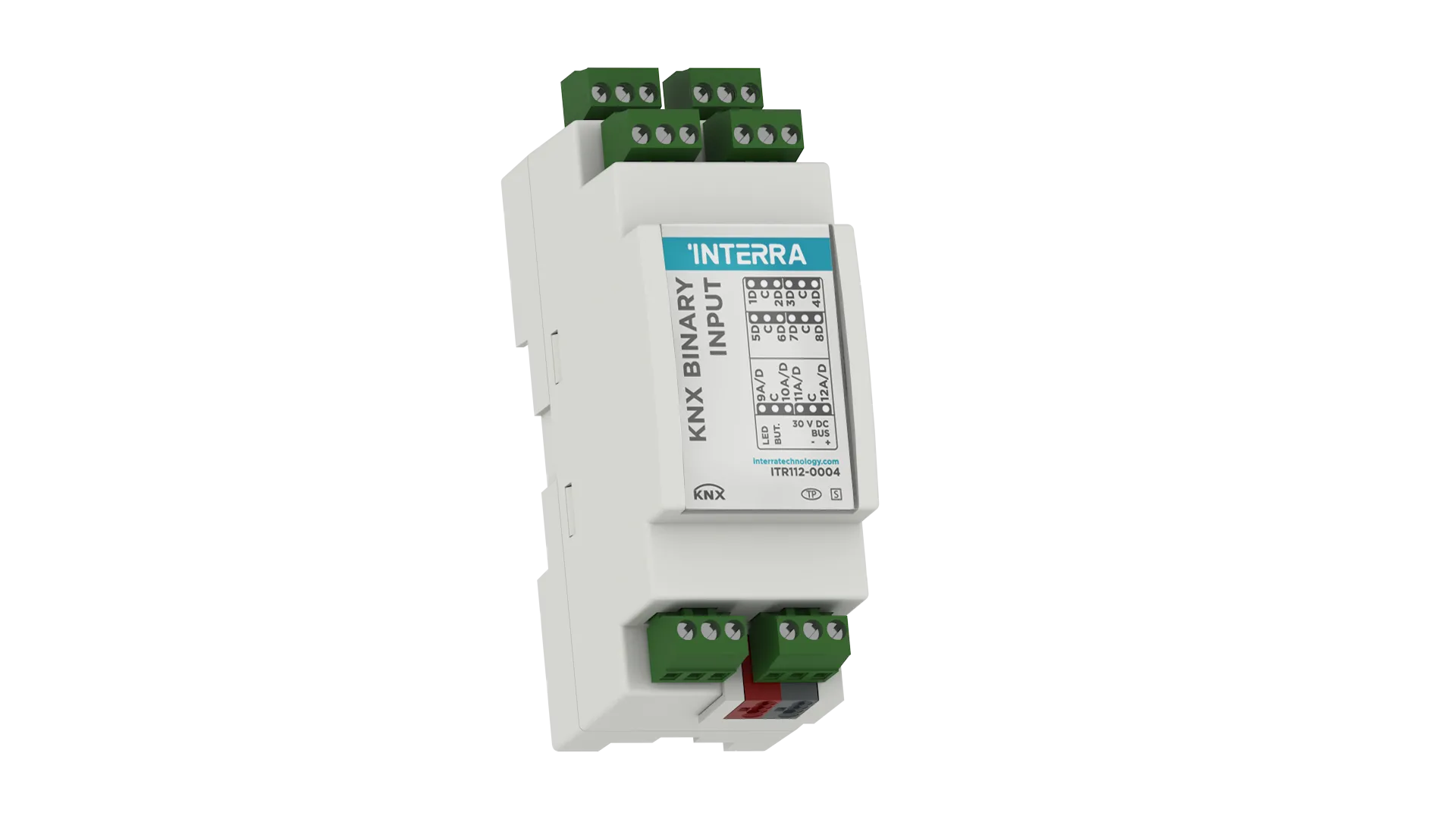

KNX 12-fach Binäreingang / Analogeingang – 4-fach Raumtemperaturregler
Das KNX 12-fach Binäreingangs- / Analogeingangsmodul dient zur ETS-konformen
Anbindung potenzialfreier Kontakte (z. B. Taster, Schalter, Fensterkontakte) an den KNX-Bus.
Dadurch werden konventionelle Signale als KNX-Kommunikationsobjekte in die Gebäudeautomation integriert.
Die 12 Eingänge sind flexibel als Binäreingang oder Analogeingang parametrierbar.
Analogeingänge können als Temperaturfühler genutzt werden und stehen bis zu
4 unabhängigen Raumtemperaturreglern (RTR) zur Verfügung.
Zentrale Merkmale (ETS-konform)
- Kontaktanbindung: Potenzialfreie Kontakte und Sensorsignale als KNX-Objekte integrierbar
- 12 Kanäle flexibel: Parametrierung je Kanal als Binäreingang oder Analogeingang
- Temperaturfühler-Funktion: Analogeingänge als Temperaturmessung nutzbar
- 4-fach RTR: Bis zu 4 Raumtemperaturregler mit Nutzung der Temperaturkanäle (Heizen/Kühlen)
- ETS5+ Parametrierung: Vollständige Konfiguration und Inbetriebnahme über ETS (S-Mode)
- Logik & Automationen: Interne Logikeingänge, externe Logikobjekte und flexible Ausgangsobjekte
Detaillierte Funktionsübersicht
Die Parametrierung erfolgt vollständig über ETS5 oder höher. Abhängig von der gewählten Applikation stehen unterschiedliche Kommunikationsobjekte und Funktionen zur Verfügung – ideal für anspruchsvolle Wohn-, Hotel- und Gewerbeprojekte.
Eingangs-Funktionen (Auswahl): Schalten (1 Bit), Schalten/Dimmen, Jalousie-/Rollladensteuerung, Wert senden/Zwangsführung, Szenensteuerung (1 Byte), RGB/RGBW, Betriebsartenumschaltung (HVAC), Befehlsketten sowie Zählerfunktionen.
Logikfunktionen: 6 interne binäre Logikeingänge sowie externe Logikobjekte (max. 3 aktivierbar), z. B. Bewegung (1 Bit), Temperatur (2 Byte Float) und Helligkeit (2 Byte Float) – abhängig von der ETS-Konfiguration.
Ausgangsobjekte (abhängig von der Applikation, max. 5 wählbar): Schalten, absolut Dimmen, Jalousie, Alarm, Sequenz, Szenennummer, Text (String) und Schwellwertüberwachung.
Fazit: Dieses KNX 12-fach Binäreingangs- / Analogeingangsmodul bietet eine professionelle, ETS-konforme Integration von Kontakten und Sensoren – inklusive integrierter Raumtemperaturregelung, Logikfunktionen und flexiblen Kommunikationsobjekten für moderne KNX-Automationsprojekte.
